Schakelschema's

Bovenleiding is verdeeld in verschillende groepen (klik hier om een beschrijving te lezen in onze uitleg over een openspaninrichting).

En hoe bovenleiding is ingedeeld in groepen staat natuurlijk op schema's.

Met deze schema's kunt u oa. bepalen welke groepen er moeten worden uitgeschakeld om een veilig werkgebied te krijgen.

Maar iedere installatie verantwoordelijke van bovenleiding gebruikt hiervoor andere schema's, en de verschillen in deze schema's zijn vaak heel groot.

Op deze pagina laten we u voorbeelden zien van de diversen schema's, en we zijn nog steeds opzoek naar schema's.

We zoeken nog schema's, onder andere van het GVB metro, van RET tram, Trolley uit Arnhem, maar ook schema's uit het buitenland zijn meer dan welkom mail.

Het laatst verkregen schema voor beelden vindt u altijd bovenaan

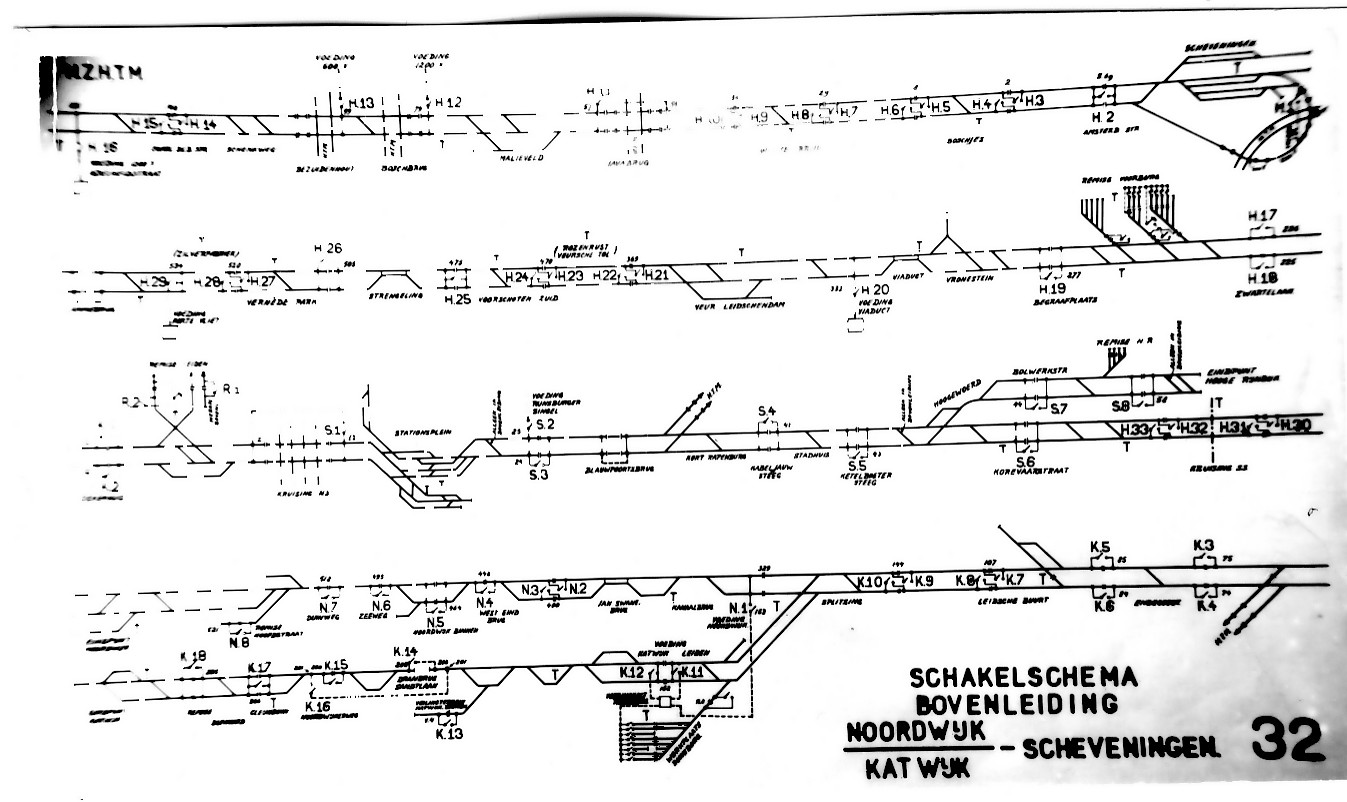

Een heel oud schema kregen we van Peter een schakelschema van het tramnet van de NZHTM deze werd gevoed vanuit Den Haag de loolaan en Leiden bij de Stedelijke lichtfabrioeken en in Hillegom

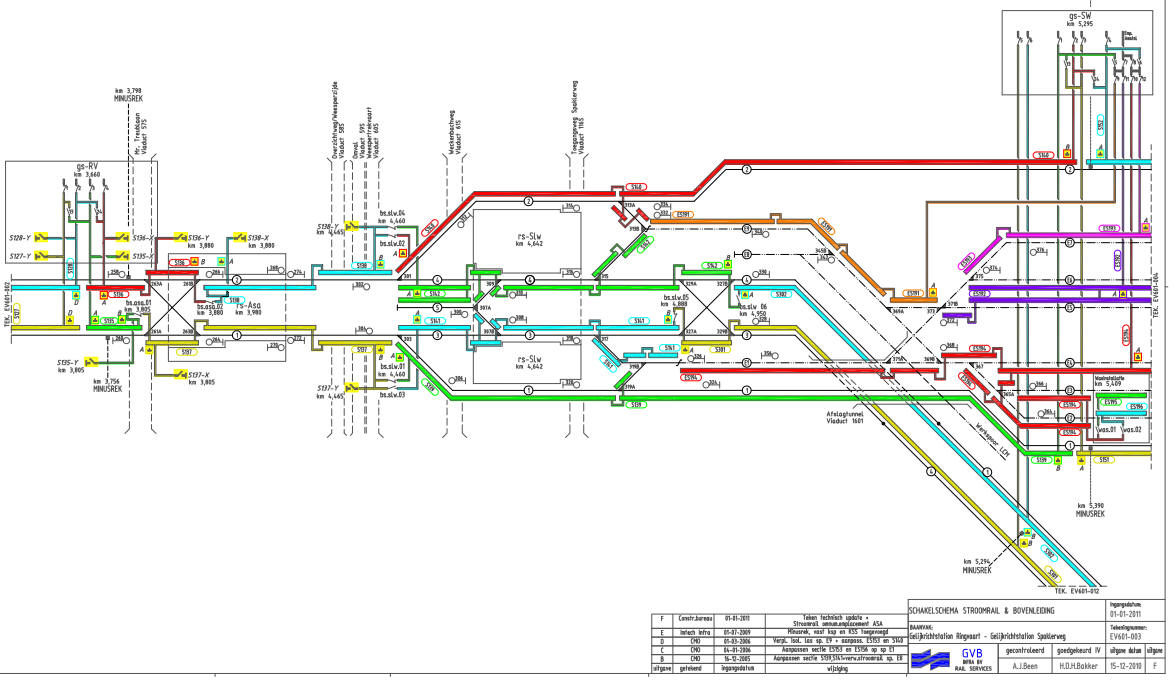

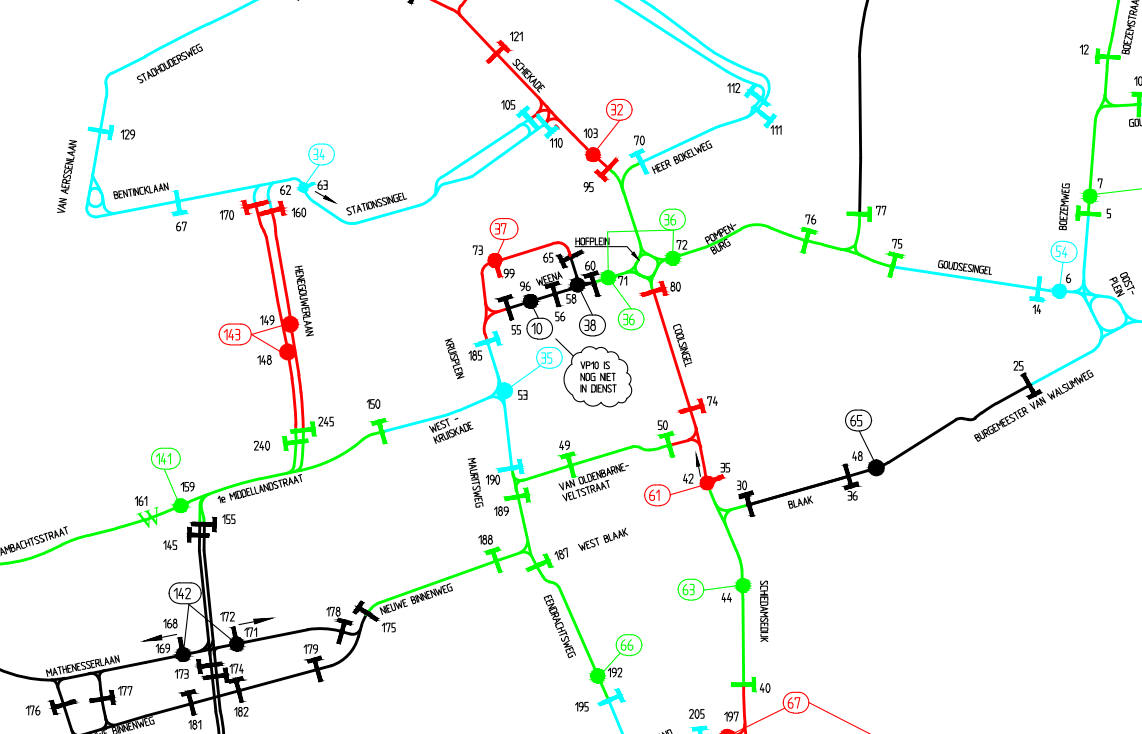

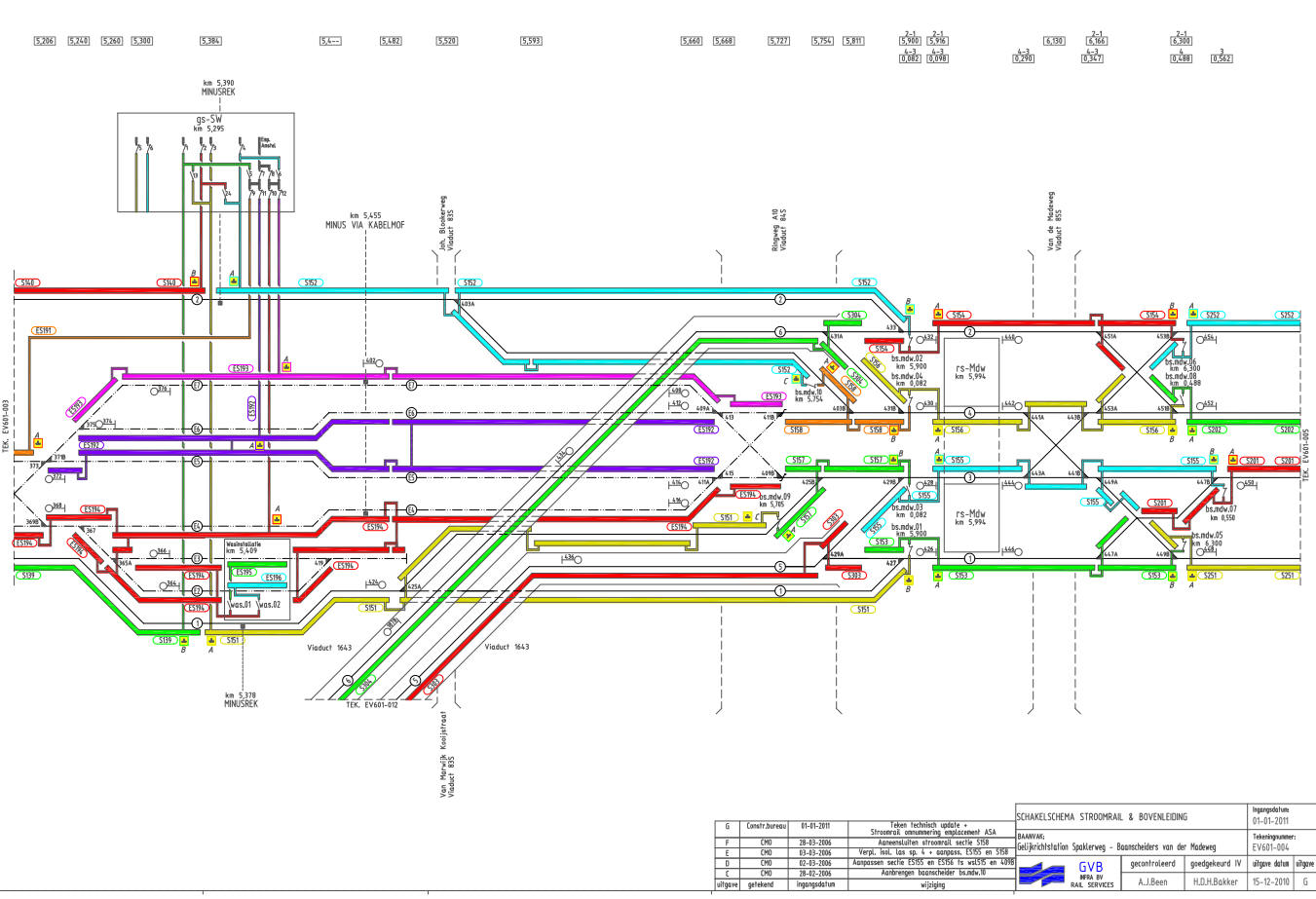

Bovenstaand 2 schema's van het GVB en deze worden schakelschema stroomrail en bovenleiding genoemd

Bovenstaand een overzicht van de sectie indeling van de RET kregen we van Tiono

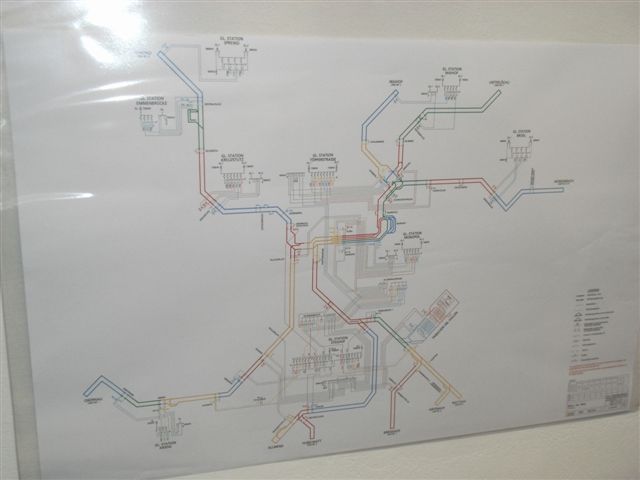

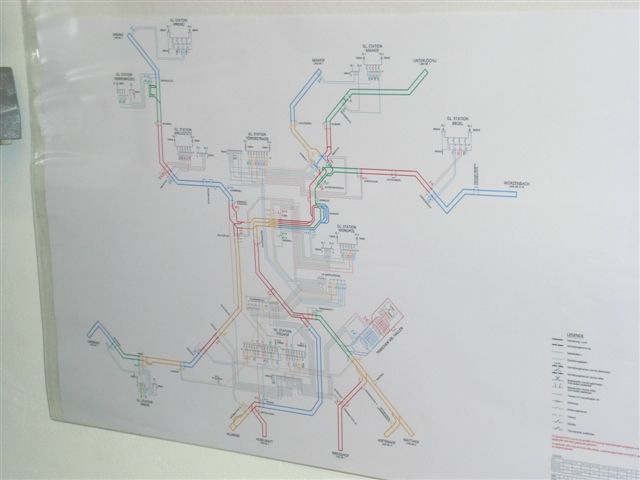

Bovenstaande kregen van Fre en het is een foto van het groepenschema van de trolleybus in Luzern (Zwitserland)

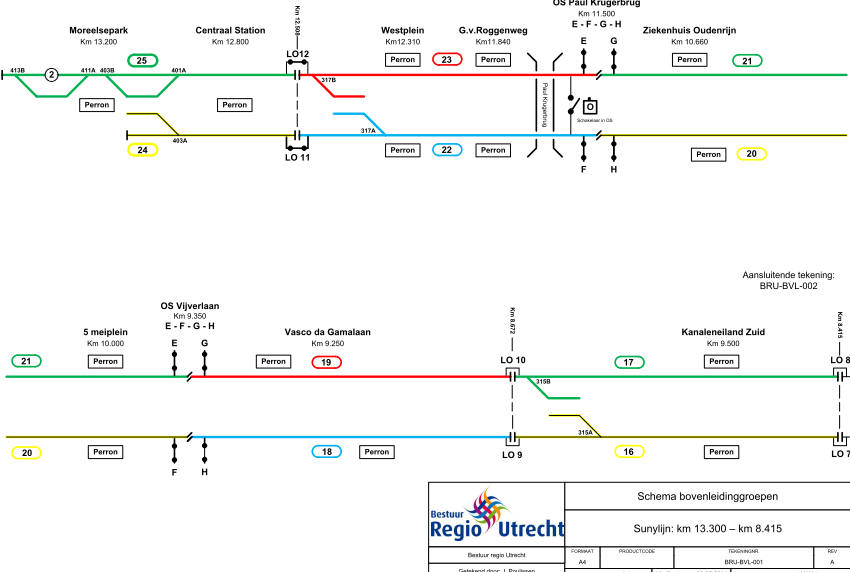

Hier een voorbeeld van de zgn Suny lijn tegenwoordig in beheer bij van de BRU (Beheer Regio Utrecht)

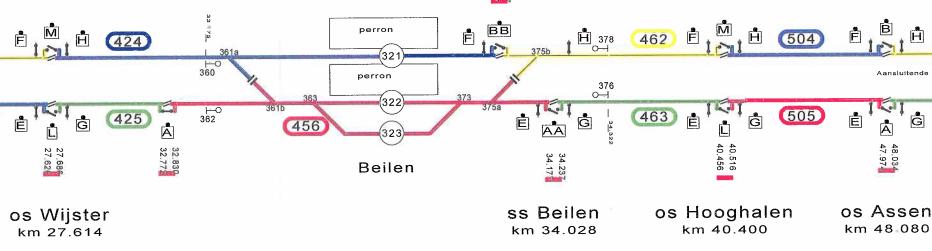

Hier een voorbeeld van een normaal 1500 volt baanvak uiteraard van Prorail.

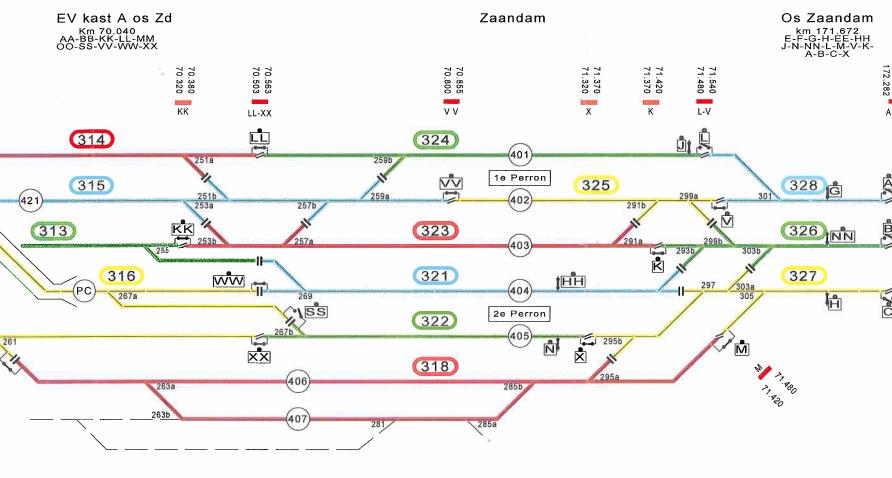

Hier een voorbeeld van een emplacement 1500 volt  van Prorail.

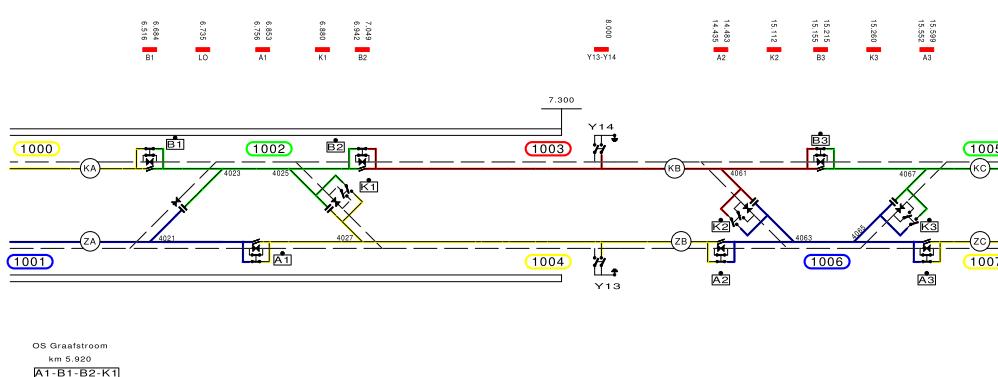

Hier een gedeelte van de HSL

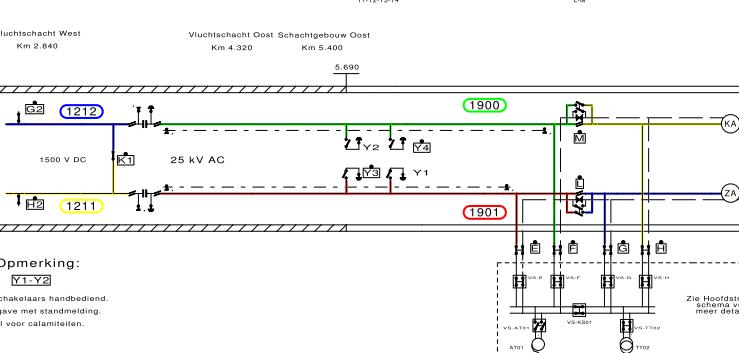

Hier een overgang van 25 kV naar 1500 volt

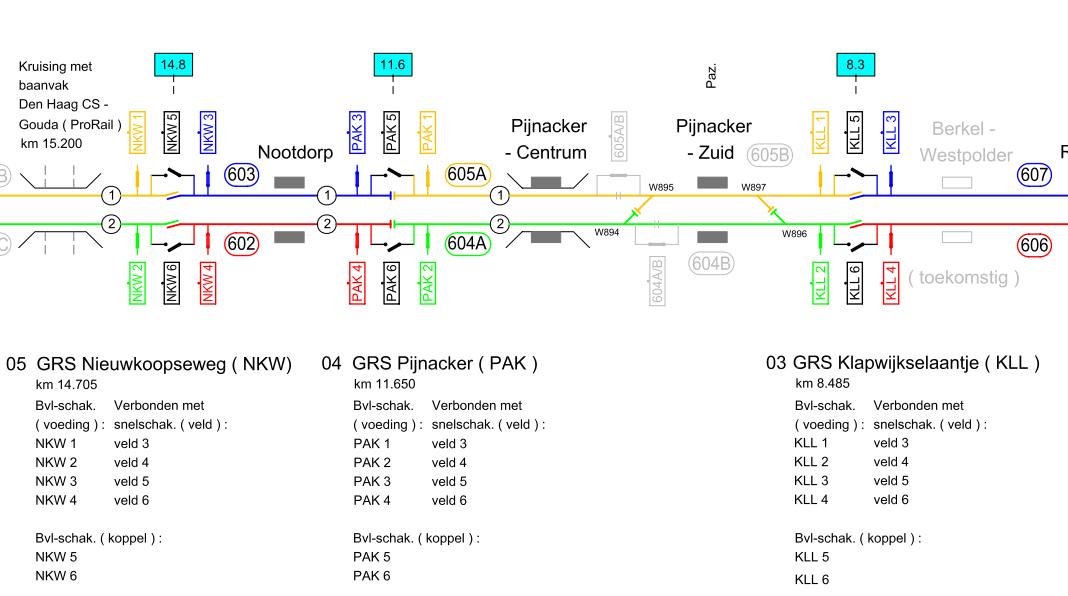

Bovenstaand is een voorbeeld van randstadrail in beheer bij de RET

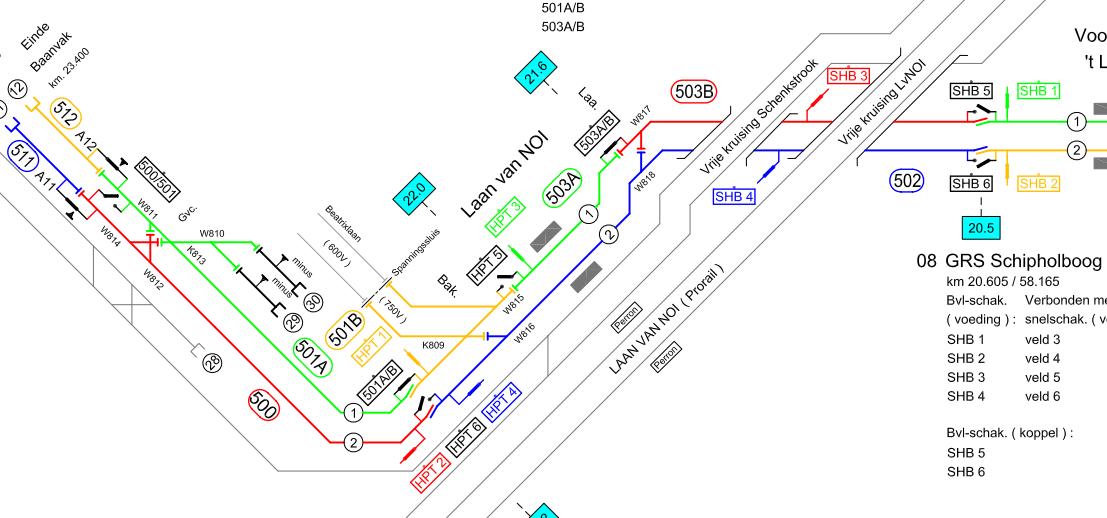

Bovenstaand is een voorbeeld van randstadrail in beheer bij de HTM

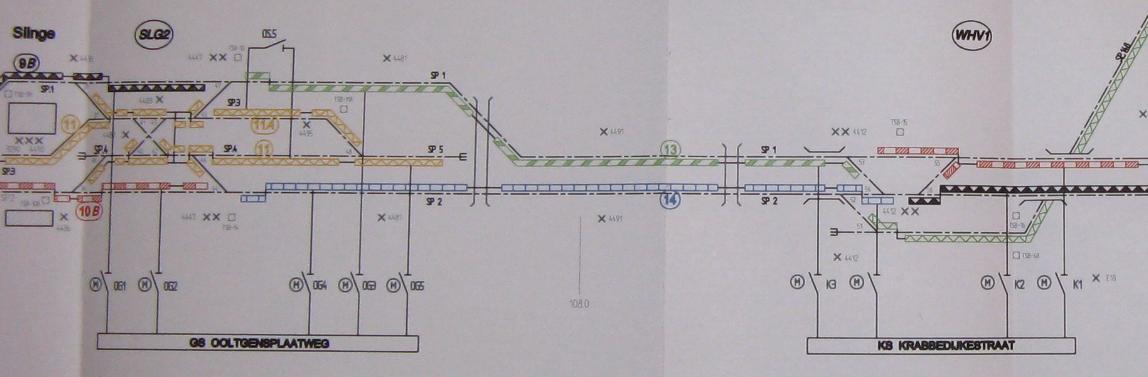

Een schema van de Metro in Rotterdam (RET)

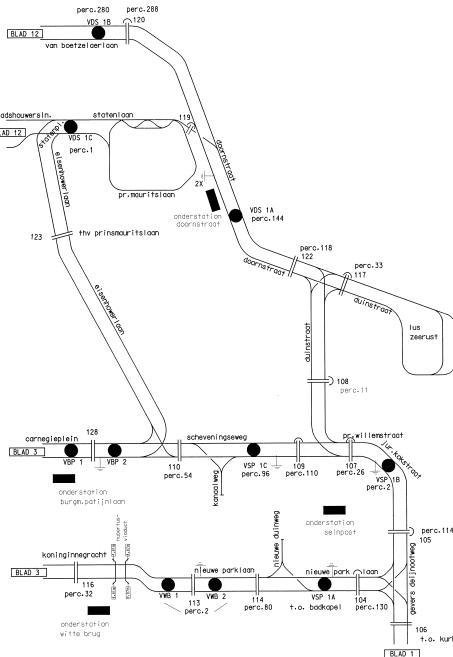

Hier een schema van de tram in Den Haag (HTM)

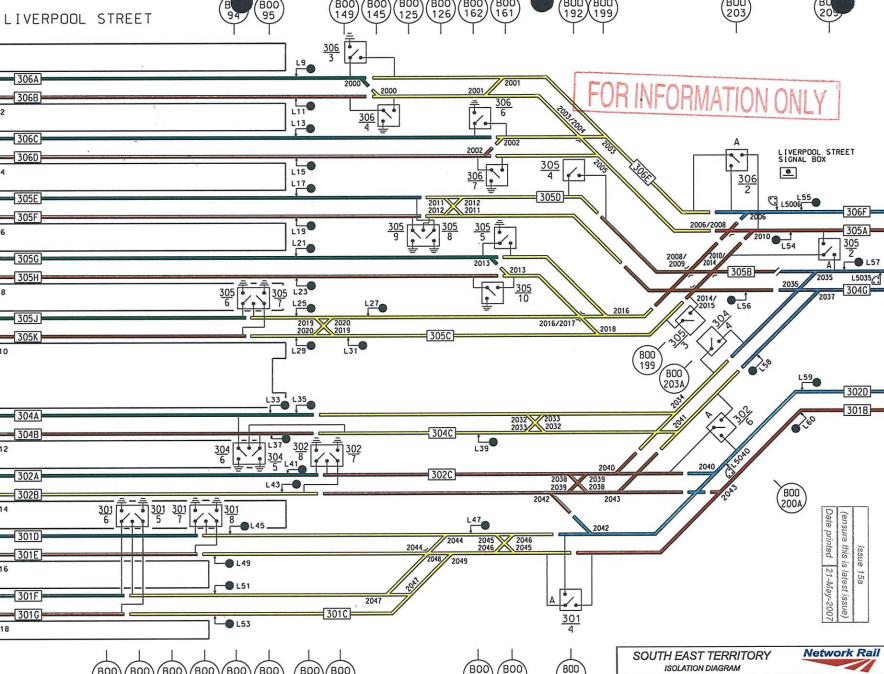

En eentje uit het buitenland een 25 kV schema uit Engeland van Network Rail.

We zoeken er dus nog veel meer help ons MAIL
